Memorizzazione dei dati di processo e immissione dei dati tramite PC

NT Log Basic consente la registrazione dei dati di processo dal controller Nabertherm collegato (B500, B510, C540, C550, P570, P580) su una chiavetta USB. Per la documentazione di processo con NTLog Basic non servono ulteriori termocoppie o sensori. Vengono registrati solo i dati che sono a disposizione nel controller. I dati memorizzati sulla penna USB (fino a 130.000 record di dati, formato CSV) possono infine essere analizzati al PC utilizzando NTGraph oppure un programma di calcolo elettronico del cliente (es. Excel™ per MS Windows™). Per impedire modifiche involontarie dei dati, per i record di dati generati ci saranno dei checksum.

I dati di processo di NTLog possono essere visualizzati utilizzando il programma di fogli di calcolo del cliente (ad es. Excel™ per MS Windows™) o NTGraph per MS Windows™ (gratuito). Con NTGraph (gratuito) Nabertherm mette a disposizione gratuitamente uno strumento aggiuntivo di facile utilizzo per la visualizzazione dei dati generati da NTLog. Prerequisito per il suo utilizzo è l‘installazione del programma-Excels™ per MS Windows™ (dalla versione 2003). Dopo l‘importazione dei dati è possibile scegliere la presentazione come diagramma, tabella o rapporto. Il design (colore, scala, etichette di riferimento) può essere adattato utilizzando set preparati. NTGraph è disponibile in otto  lingue (DE/EN/FR/ES/IT/CN/RU/PT). Inoltre, i testi selezionati possono essere generati in altre lingue.

Utilizzando il software NTEdit per MS Windows™ (gratuito) l‘input dei programmi diventa più chiaro e quindi più comodo. Il programma può essere inserito sul PC del cliente e poi importato nel controllore (B500, B510, C540, C550, P570, P580) con una chiavetta USB. La visualizzazione della curva impostata è tabellare o grafica. È anche possibile l‘importazione del programma in NTEdit. Con NTEdit Nabertherm fornisce uno strumento gratuito di facile utilizzo. Un prerequisito per l‘utilizzo è l‘installazione da parte del cliente di Excels™ per MS Windows™ (dalla versione 2007). NTEdit è disponibile in otto lingue (DE/EN/FR/ES/IT/CN/RU/PT).

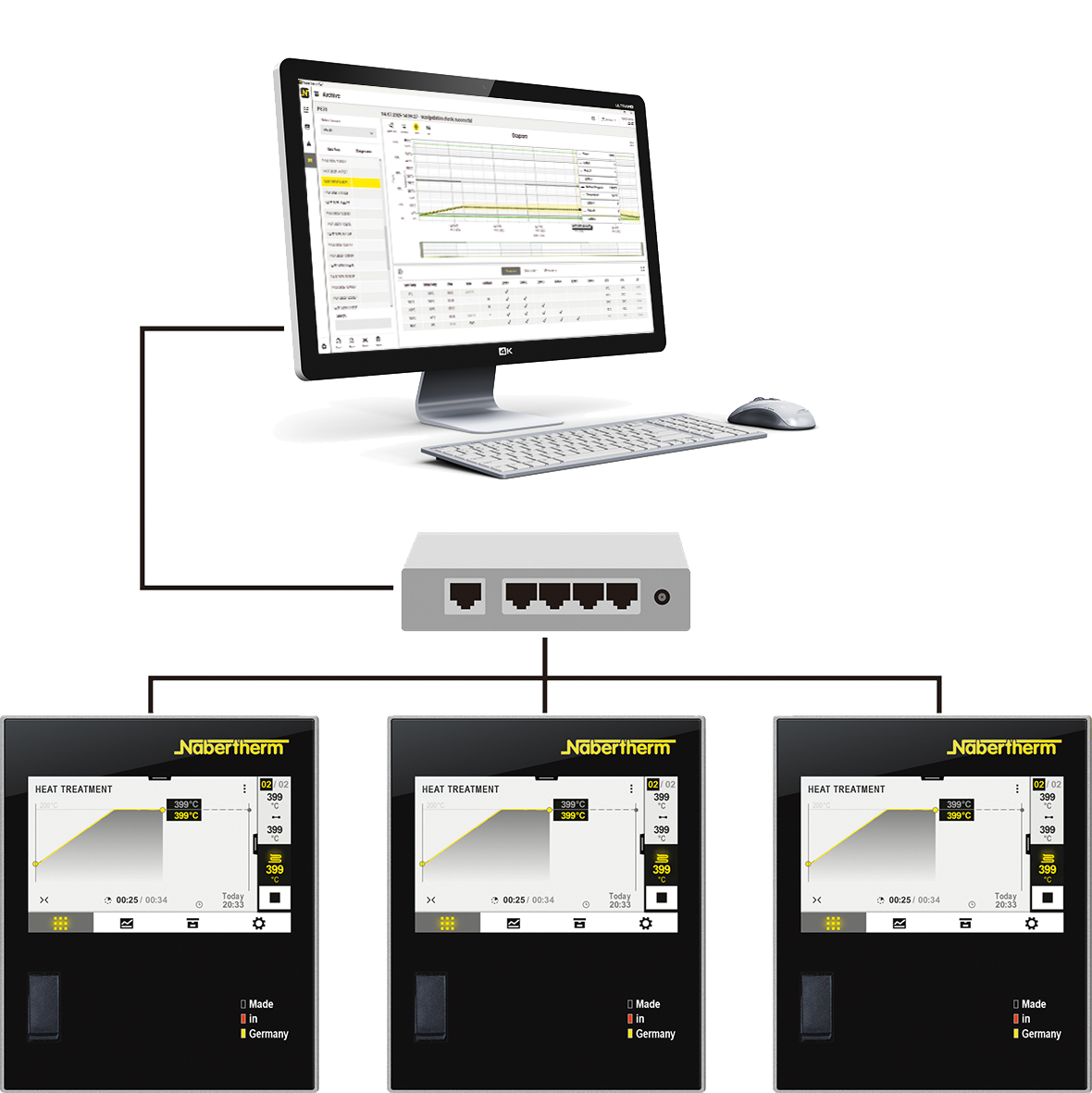

Documentazione e riproducibilità sono sempre più importanti per la garanzia della qualità. Il potente software VCD rappresenta una soluzione ottimale per la gestione di forni singoli o multipli e la documentazione delle cariche in base ai controller Nabertherm.

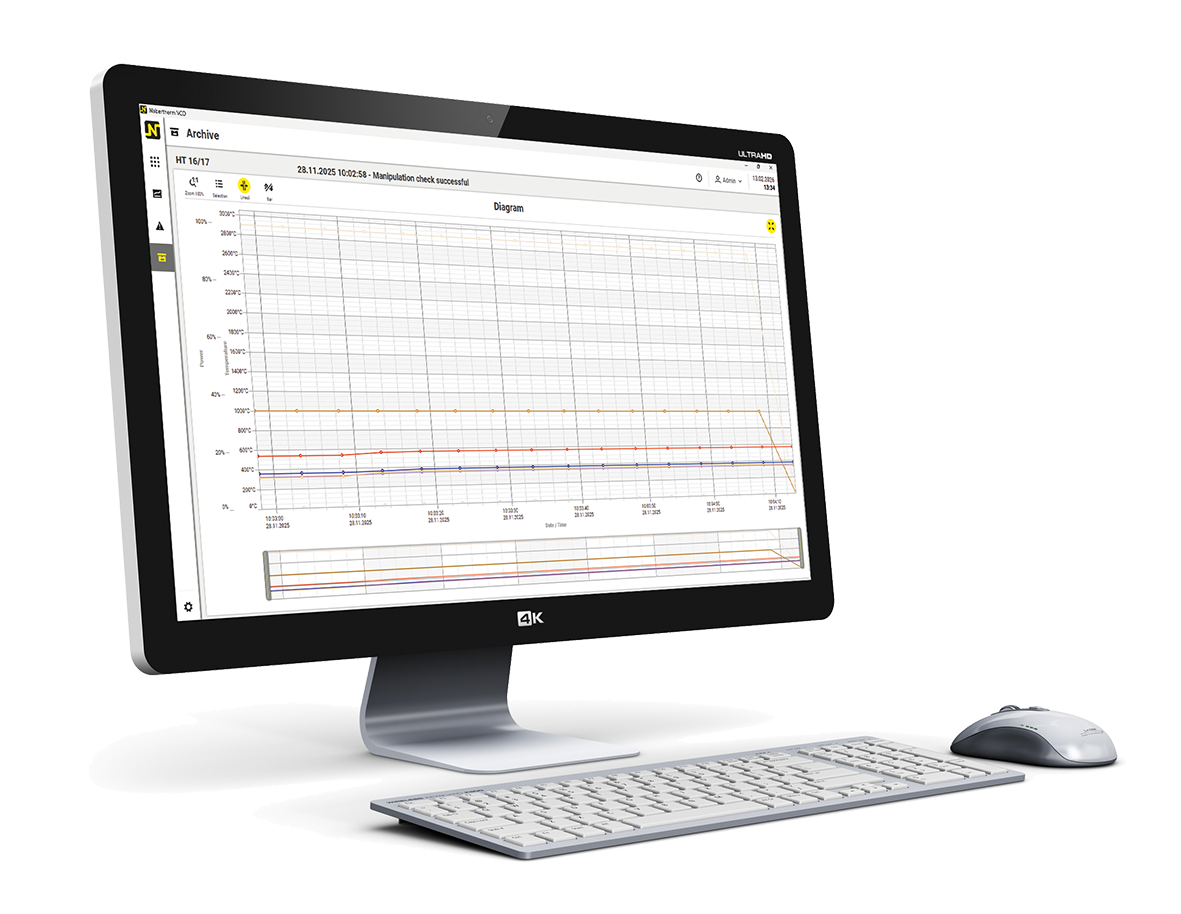

Il software VCD viene utilizzato per registrare i dati di processo della serie 500 e della serie 400 e di vari altri regolatori Nabertherm. È possibile memorizzare fino a 400 diversi programmi di trattamento termico. I controller vengono avviati e arrestati tramite il software su un PC. Il processo è documentato e archiviato di conseguenza. La visualizzazione dei dati può essere eseguita in un diagramma o come tabella di dati. È possibile anche il trasferimento dei dati di processo in MS Excel (formato .csv *) o la generazione di report in formato PDF.

• Disponibile per controller serie 500 - B500/B510/C540/C550/P570/P580, serie 400 - B400/B410/C440/C450/P470/P480, Eurotherm 3504 e vari altri controller Nabertherm
• Adatto per sistemi operativi Microsoft Windows 7/8/10/11
• Semplicità di installazione
• Programmazione, archiviazione e stampa di programmi e grafici
• Comando del controller dal PC
• Archiviazione dell‘andamento delle temperature fino a un massimo di 16 forni (anche multizona)
• Memoria ridondante dei file archiviati su un‘unità server
• Niveau de sécurité accru grâce au stockage de données binaire
• Libero inserimento dei dati delle cariche con comoda funzione di ricerca
• Possibilità di analisi, esportazione dei dati in Excel
• Creazione di un report in formato PDF
• 24 lingue selezionabili

per la visualizzazione di un ulteriore punto di misura della temperatura, a prescindere dai comandi

• Collegamento di una termocoppia indipendente, tipo S, N o K con visualizzazione della temperatura su un display C6D in dotazione, ad es. per la documentazione della temperatura di carica
• Conversione e trasmissione dei valori di misura al software VCD
• Per l’analisi dei dati vedi le caratteristiche del software VCD
• Visualizzazione della temperatura misurata direttamente sul pacchetto di espansione

per l’allacciamento di tre, sei o nove punti di misurazione della temperatura, a prescindere dai comandi

• per l’allacciamento di tre, sei o nove punti di misurazione della temperatura, a prescindere dai comandi
• Possibilità di espansione a due o tre scatole di connessione per un massimo di nove punti di misura della temperatura
• Conversione e trasmissione dei valori di misura al software VCD
• Per l’analisi dei dati vedi le caratteristiche del software VCD
