Stockage des données de processus et saisie des données via PC

Il existe différentes options pour l‘évaluation et la saisie des données des processus afin d‘optimiser la documentation des processus et le stockage des données. Les options suivantes conviennent au stockage des données lors de l‘utilisation des contrôleurs standard.

Stockage des données des programmateurs Nabertherm avec NTLog basic

NTLog Basic permet d‘enregistrer les données de processus du régulateur Nabertherm connecté (B500, B510, C540, C550, P570, P580) sur une clé USB. La documentation du processus avec NTLog Basic ne nécessite aucun thermocouple ou capteur supplémentaire. Seules les données enregistrées qui sont disponibles dans le contrôleur. Les données stockées sur la clé USB (jusqu‘à 130.000 enregistrements de données, format CSV) peuvent ensuite être évaluées sur le PC via NTGraph ou un tableur utilisé par le client (par exemple Excel™ pour MS Windows™). Pour la protection contre la manipulation accidentelle des données, les enregistrements de données générés contiennent des sommes de contrôle.

Controller abnehmbar

Visualisation avec NTGraph pour MS Windows™ pour une gestion individuelle des fours

Les données du processus du NTLog peuvent être visualisées soit par le propre tableur du client (Excel™ pour MS Windows™) ou NTGraph pour MS Windows™ (gratuit). En proposant NTGraph (gratuit), Nabertherm met à disposition de l’utilisateur un outil complémentaire gratuit pour la visualisation des données créées au moyen de NTLog. Pour pouvoir l’utiliser, le client devra installer le programme Excel™ pour MS Windows™ (à partir de la version 2003). Après l’importation des données il est possible de choisir un diagramme, un tableau ou un rapport. L’interface (couleur, graduation, dénomination) pourra être choisie parmi quelques standards d’affichage proposés. NTGraph est disponible en huit langues (DE/EN/FR/ES/IT/CN/RU/PT). Par ailleurs, des textes sélectionnés peuvent être générés dans d’autres langues.

Logiciel NTEdit pour MS Windows™ pour entrer des programmes dans le PC

En utilisant le logiciel NTEdit pour MS Windows™ (Freeware), la saisie des programmes devient plus claire et donc plus confortable. Le programme peut être saisi sur le PC du client puis importé dans le contrôleur (B500, B510, C540, C550, P570, P580) avec une clé USB. L‘affichage de la courbe réglée est tabulaire ou graphique. L‘importation de programmes dans NTEdit est également possible. Avec NTEdit, Nabertherm propose un outil gratuit et convivial. Une condition préalable à l‘utilisation est l‘installation client de Excel™ pour MS Windows™ (à partir de la version 2007). NTEdit est disponible en huit langues (DE/EN/FR/ES/IT/CN/RU/PT).

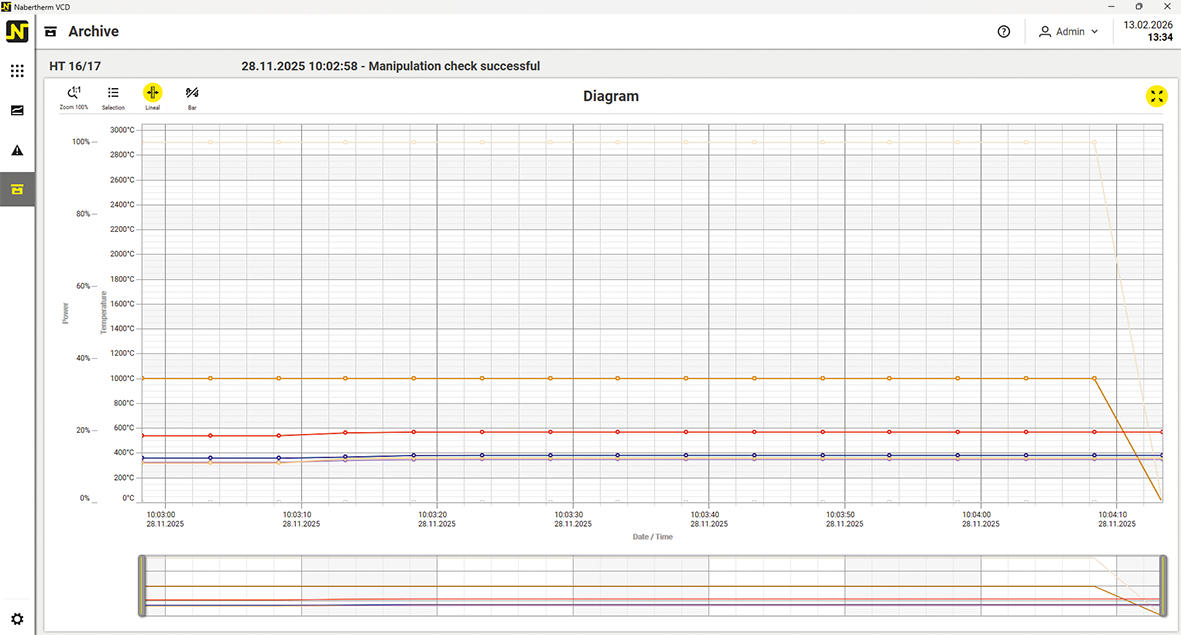

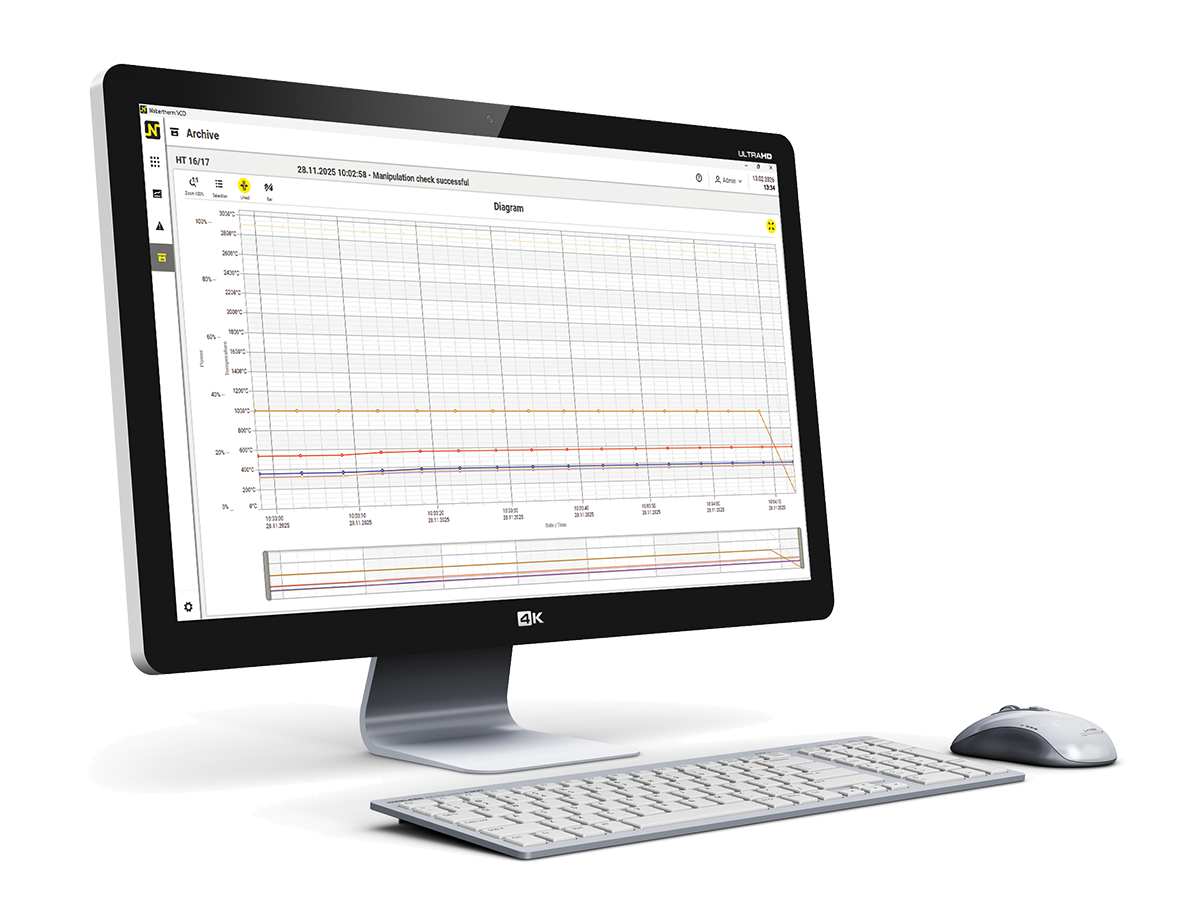

Logiciel VCD pour la visualisation, le contrôle et l’enregistrement

L’enregistrement et la reproductibilité revêtent une importance croissante pour l’assurance de qualité. Le puissant logiciel VCD est la solution idéale pour la gestion d’un ou plusieurs fours ainsi que pour l’enregistrement des charges basé sur les programmateurs de Nabertherm.

Le logiciel VCD est utilisé pour enregistrer les données de processus des séries 500 et 400 ainsi que de divers autres régulateurs Nabertherm. Jusqu‘à 400 programmes de traitement thermique différents peuvent être stockés. Les contrôleurs sont démarrés et arrêtés via le logiciel sur un PC. Le processus est documenté et archivé en conséquence. L‘affichage des données peut être réalisé sous forme de diagramme ou de tableau de données. Même un transfert de données de processus vers Excel™ pour MS Windows™ (format .csv *) ou la génération de rapports au format PDF est possible.

VCD

Caractéristiques

  • Disponible pour les régulateurs série 500 - B500/B510/C540/C550/P570/P580, série 400 - B400/B410/C440/C450/P470/P480, Eurotherm 3504 et divers autres régulateurs Nabertherm
  • Convient aux systèmes d‘exploitation Microsoft Windows 7/8/10/11
  • Installation simple
  • Programmation, archivage et impression des programmes et graphiques
  • Commande du programmateur sur PC
  • Archivage des courbes de température de jusqu’à 16 fours (même à plusieurs zones)
  • Sauvegarde redondante des fichiers d’archivage sur le lecteur d’un serveur
  • Niveau de sécurité accru grâce au stockage de données binaire
  • Entrée libre des données de charge avec fonction de recherche conviviale
  • Possibilité d’évaluer les données, fichiers exportable vers Excel™ pour MS Windows™
  • Génération d’un rapport au format PDF
  • Sélection des 24langues

Paquet d’extension I

pour le branchement indépendant du réglage et l’affichage d’un point de mesure supplémentaire de la température

  • Branchement d’un thermocouple indépendant de type S, N ou K avec affichage de la température mesurée sur un afficheur C6D, par ex. pour l’enregistrement de la température de la charge
  • Conversion et transfert des valeurs au logiciel VCD
  • Évaluation des données voir caractéristiques du logiciel VCD
  • Affichage direct de la température des points de mesure sur le paquet d’extension

Paquet d’extension II

pour le branchement de trois, six ou neuf points de mesure de température indépendants du réglage

  • Branchement de trois thermocouples de type K, S, N ou B sur la boîte de jonction fournie
  • Possibilité d’extension à deux ou trois boîtes de jonction pour jusqu’à neuf points de mesure de température
  • Conversion et transfert des valeurs au logiciel VCD
  • Évaluation des données voir caractéristiques du logiciel VCD
