Сохранение данных технологического процесса и ввод данных с помощью ПК

Модуль NTLog Basic позволяет записывать технологические данные контроллеров Nabertherm (B500, B510, C540, C550, P570, P580) на USB-накопитель. Для протоколирования данных при помощи NTLog Basic дополнительных термоэлементов или датчиков не требуется. Записываются только используемые в контроллере данные. Сохраненные на USB-накопителе данные (до 130 000 наборов данных, формат CSV) могут обрабатываться на ПК с помощью NTGraph или с помощью имеющегося у заказчика редактора электронных таблиц (например, Excel™ для MS Windows™). Для защиты от непреднамеренного изменения данных созданные наборы данных содержат контрольные суммы.

Технологические данные из NTLog могут быть визуализированы либо с помощью имеющегося у заказчика редактора электронных таблиц (например, Excel™ для MS Windows™), либо посредством NTGraph для MS Windows™. Компания Nabertherm предлагает NTGraph (Freeware) в качестве еще одного удобного и бесплатного инструмента отображения созданных с помощью NTLog данных. Необходимым условием для использования является наличие у заказчика установленной программы Excel™ для MS Windows™ (версия 2003 и выше). После импорта данных по выбору создается график, таблица или отчет. Можно выбрать один из готовых видов представления (цвет, масштаб, наименование). Управление доступно на восьми языках (DE/EN/FR/ES/IT/CN/RU/PT). Кроме того, определенные тексты могут быть подготовлены на других языках.

Ввод программ с помощью (бесплатного) программного обеспечения NTEdit для MS Windows™ облегчается в значительной степени благодаря улучшенному обзору. Программу можно ввести в ПК и затем с помощью USB-накопителя (наличие обеспечивается стороной заказчика) импортировать в контроллер (B500, B510, C540, C550, P570, P580). Изображение заданной кривой выводится в виде таблицы или графика на ПК. Возможен также импорт программ в NTEdit. NTEdit от компании Nabertherm — это удобный для пользователя бесплатный инструмент. Необходимым условием для его применения является наличие у заказчика инсталлированной программы Excel для MS Windows™ (версия 2007 и выше). Программное обеспечение доступно на восьми языках (DE/EN/FR/ES/IT/CN/RU/PT).

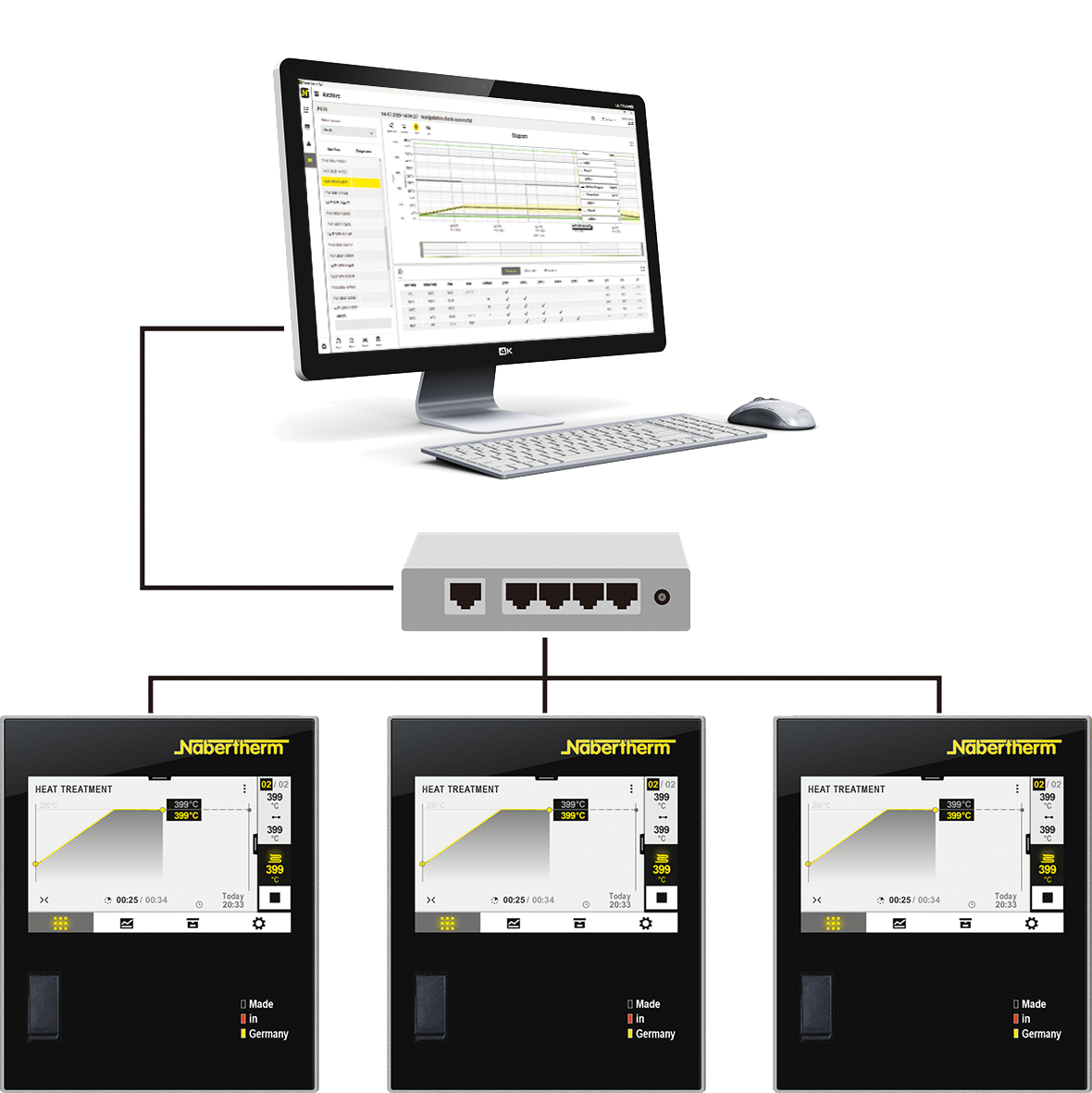

Протоколирование и возможность точного воспроизведения процесса приобретают все большее значение для обеспечения качества. Производительное VCD-программное обеспечение представляет собой оптимальное решение по управлению отдельными печами и комплексами печей, а также по протоколированию загрузок на основе данных контроллеров Nabertherm.

Программное обеспечение VCD предназначено для записи технологических данных с контроллеров серии 500 и серии 400, а также других контроллеров Nabertherm. В нем можно сохранить до 400 различных программ тепловой обработки. Контроллеры активируются и отключаются при помощи программного обеспечения на ПК. Весь процесс протоколируется и сохраняется в архив. Индикация данных осуществляется в виде диаграммы или таблицы. Возможны также экспорт технологических данных в Excel™ для MS Windows™ (файл формата *.csv) или создание отчета в формате PDF.

• Доступно для контроллеров серии 500 — B500/B510/C540/C550/P570/P580, серии 400 — B400/B410/C440/C450/P470/P480, Eurotherm 3504 и других контроллеров Nabertherm
• Подходит для операционных систем Microsoft Windows 7/8/10/11
• Простая установка
• Программирование, архивирование и печать программ и графиков
• Управление контроллером через ПК
• Архивирование температурных характеристик одновременно 16 печей (в том числе многозонных)
• Резервное копирование архивных файлов на локальном диске сервера
• Повышенная ступень безопасности благодаря архивированию данных в двоичной системе
• Свободный ввод данных загрузки с удобной функцией поиска
• Возможность анализа, конвертирования данных в Excel™ для MS Windows™
• Создание отчета в PDF-формате
• 24 языков на выбор

для независимого подключения от регулятора и для индикации дополнительной точки измерения температуры

• Подключение независимого термоэлемента типа S, N или K с индикацией измеренной температуры на поставляемом устройстве индикации C6D, например для документирования температуры садки
• Преобразование и передача измеренных значений в программное обеспечение VCD
• Анализ данных, см. «Особенности производительности программного обеспечения VCD»
• Индикация температуры точек измерения непосредственно на расширительном пакете

для подключения трех, шести или девяти точек измерения температуры, независимых от регулятора

• Подключение трех термоэлементов типа K, S, N или B к поставляемому в комплекте коробу для подключений
• Возможность расширения до двух или трех коробов для подключений для макс. девяти точек измерения температуры
• Преобразование и передача измеренных значений в программное обеспечение VCD
• Анализ данных, см. «Особенности производительности программного обеспечения VCD»
