Prozessdatenspeicherung und Dateneingabe über PC

Für die optimale Prozessdokumentation und Dateneingabe am PC gibt es unterschiedliche Optionen zur Auswertung und Aufzeichnung der Prozesse. Die folgenden Möglichkeiten eignen sich zur Datenspeicherung bei Verwendung der Standard-Controller.

Speicherung der Daten von Nabertherm Controllern mit NTLog Basic

NTLog erlaubt die Aufzeichnung von Prozessdaten des angeschlossenen Nabertherm Controllers (B500, B510, C540, C550, P570, P580) auf einem USB-Stick. Zur Prozessdokumentation mit NTLog Basic werden keine zusätzlichen Thermoelemente oder Sensoren benötigt. Es werden nur die Daten aufgezeichnet, die im Controller zur Verfügung stehen. Die auf dem USB-Stick gespeicherten Daten (bis zu 130.000 Datensätze, Format CSV) können anschließend am PC entweder über NTGraph oder über ein kundenseitiges Tabellenkalkulationsprogramm (z. B. Excel™ für MS Windows™) ausgewertet werden. Zum Schutz gegen unbeabsichtigte Datenmanipulation enthalten die erzeugten Datensätze Checksummen.

Controller abnehmbar

Visualisierung mit NTGraph für MS Windows™ für Einzelofenverwaltung

Die Prozessdaten aus NTLog können entweder über ein kundenseitiges Tabellenkalkulationsprogramm (z. B. Excel™ für MS Windows™) oder über NTGraph für MS Windows™ visualisiert werden. Mit NTGraph (Freeware) stellt Nabertherm ein weiteres benutzerfreundliches kostenloses Werkzeug für die Darstellung der mit NTLog erzeugten Daten zur Verfügung. Voraussetzung für die Nutzung ist die kundenseitige Installation des Programms Excel™ für MS Windows™ (ab Version 2003). Nach dem Datenimport werden wahlweise ein Diagramm, eine Tabelle bzw. ein Report generiert. Das Design (Farbe, Skalierung, Benennung) lässt sich über vorbereitete Sets anpassen. Die Bedienung ist in acht Sprachen (DE/EN/FR/ES/IT/CN/RU/PT) vorbereitet. Zusätzlich können ausgewählte Texte in weiteren Sprachen angepasst werden.

NTEdit Software für MS Windows™ zur Eingabe von Programmen am PC

Die Eingabe der Programme wird mit Hilfe der Software NTEdit für MS Windows™ (Freeware) deutlich übersichtlicher und damit komfortabler. Das Programm kann auf dem PC eingegeben und anschließend über einen kundenseitigen USB-Stick in den Controller (B500, B510, C540, C550, P570, P580) importiert werden. Die Darstellung der Sollkurve erfolgt tabellarisch oder grafisch am PC. Auch der Programmimport in NTEdit ist möglich. Mit NTEdit stellt Nabertherm ein benutzerfreundliches kostenloses Werkzeug zur Verfügung. Voraussetzung für die Nutzung ist die kundenseitige Installation des Programms Excel™ für MS Windows™ (ab Version 2007). Die Software ist in acht Sprachen (DE/EN/FR/ES/IT/CN/RU/PT) verfügbar.

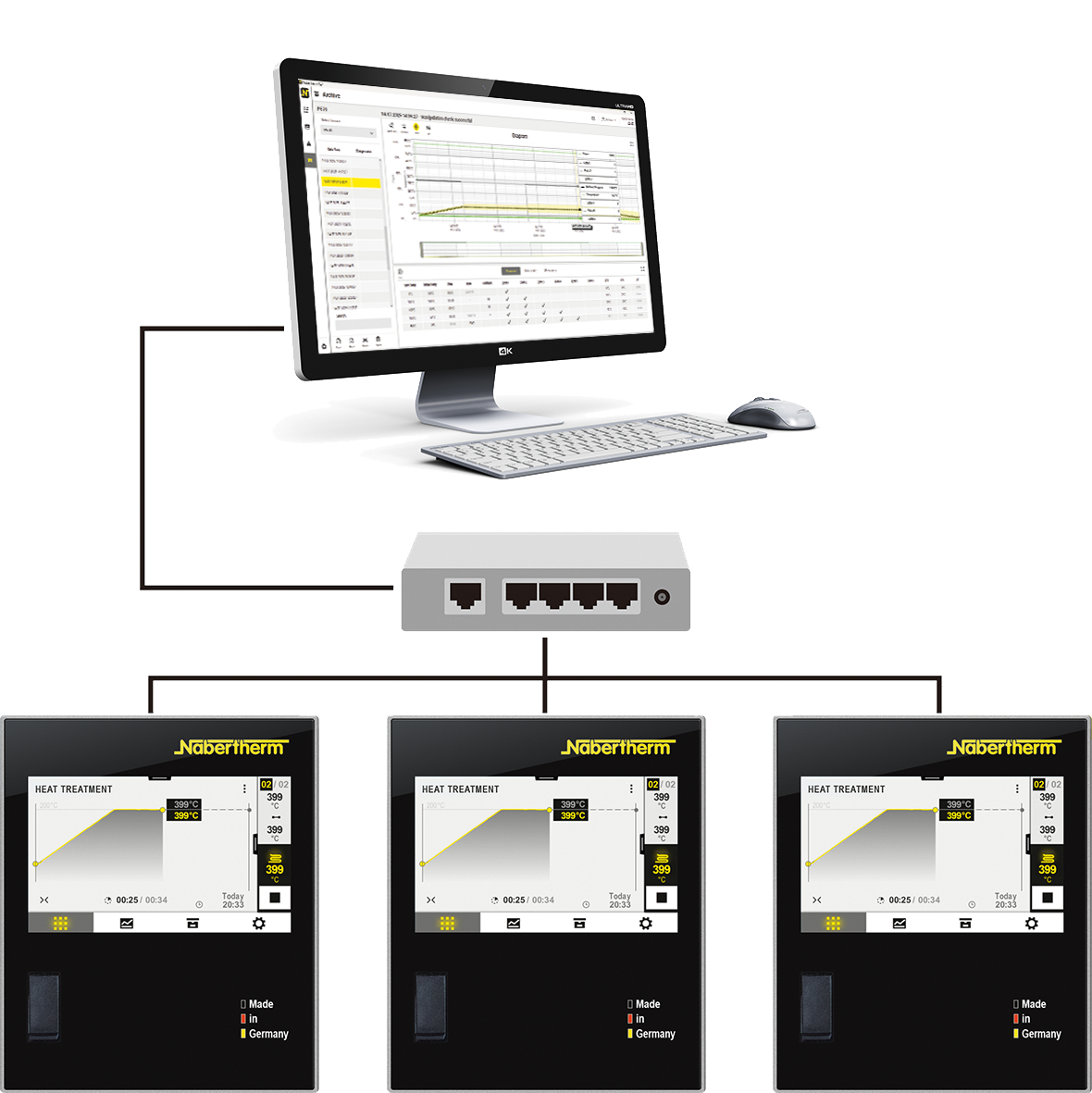

VCD-Software zur Visualisierung, Steuerung und Dokumentation

Dokumentation und Reproduzierbarkeit werden für die Qualitätssicherung immer wichtiger. Die leistungsstarke VCD-Software stellt eine optimale Lösung für Einzel- oder Mehrofenverwaltung sowie Chargendokumentation auf Basis von Nabertherm Controllern dar.

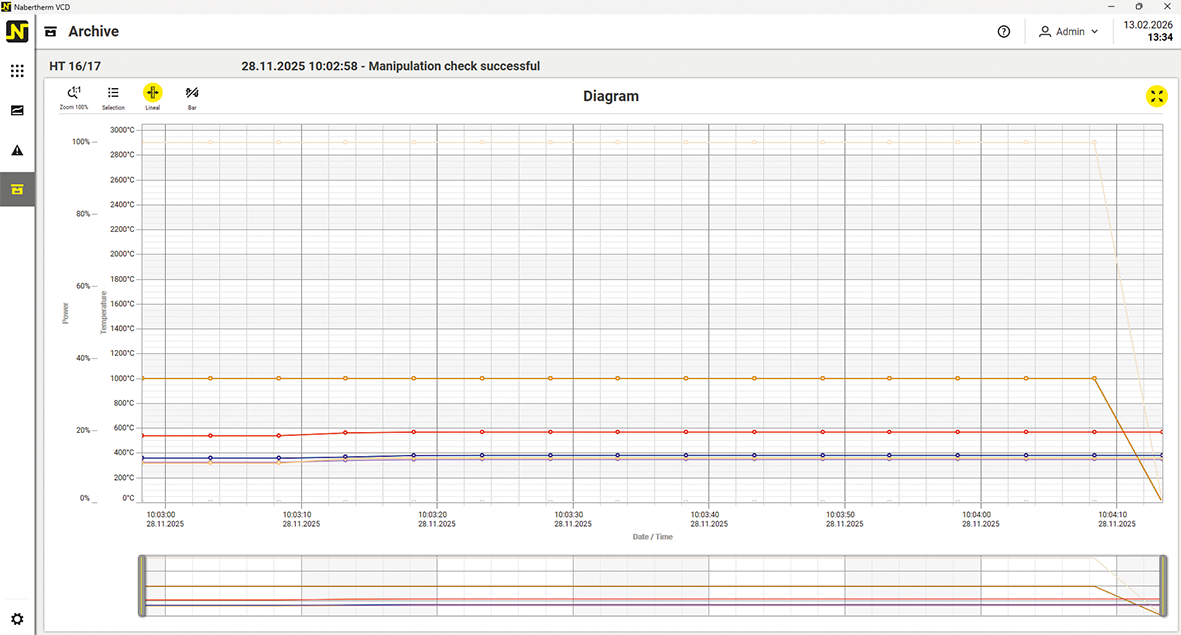

Die VCD-Software dient der Aufzeichnung von Prozessdaten der Controller der Serie 500 und Serie 400 sowie diverser weiterer Nabertherm Controller. Es können bis zu 400 unterschiedliche Wärmebehandlungsprogramme abgespeichert werden. Die Controller werden über die Software am PC gestartet und gestoppt. Der Prozess wird dokumentiert und entsprechend archiviert. Die Anzeige der Daten kann in einem Diagramm oder als Datentabelle erfolgen. Auch eine Übergabe der Prozessdaten an Excel™ für MS Windows™ (im *.csv Format) oder das Generieren eines Reports im PDF-Format ist möglich.

VCD

Leistungsmerkmale

  • Verfügbar für die Controller der Serie 500 - B500/B510/C540/C550/P570/P580, der Serie 400 - B400/B410/C440/C450/P470/P480, Eurotherm 3504 und diverse weitere Nabertherm Controller
  • Geeignet für Betriebssysteme Microsoft Windows 7/8/10/11
  • Einfache Installation
  • Programmierung, Archivierung und Ausdruck von Programmen und Grafiken
  • Bedienung des Controllers vom PC aus
  • Archivierung der Temperaturverläufe von bis zu 16 Öfen (auch mehrzonig)
  • Redundante Speicherung der Archivdateien auf einem Serverlaufwerk
  • Erhöhte Sicherheitsstufe durch binäre Datenablage
  • Freie Eingabe von Chargendaten mit komfortabler Suchfunktion
  • Möglichkeit der Auswertung, Daten in Excel™ für MS Windows™ exportierbar
  • Generieren eines Reports im PDF-Format
  • 24 Sprachen auswählbar

Erweiterungspaket I

für den reglerunabhängigen Anschluss und die Anzeige einer zusätzlichen Temperaturmessstelle

  • Anschluss eines unabhängigen Thermoelements, Typ S, N oder K mit Anzeige der gemessenen Temperatur auf einer mitgelieferten Anzeige C6D, z. B. zur Dokumentation der Chargentemperatur
  • Umwandlung und Übergabe der Messwerte an die VCD-Software
  • Auswertung der Daten siehe Leistungsmerkmale VCD-Software
  • Anzeige der Messstellen-Temperatur direkt an dem Erweiterungspaket

Erweiterungspaket II

für den Anschluss von drei, sechs oder neun reglerunabhängigen Temperaturmessstellen

  • Anschluss von drei Thermoelementen Typ K, S, N oder B an die mitgelieferte Anschlussbox
  • Möglichkeit der Erweiterung auf zwei oder drei Anschlussboxen für bis zu neun Temperaturmessstellen
  • Umwandlung und Übergabe der Messwerte an die VCD-Software
  • Auswertung der Daten, siehe Leistungsmerkmale VCD-Software
