Hay varias opciones para la evaluación y la entrada de datos de los procesos para una documentación óptima, y el almacenamiento de datos. Las siguientes opciones son adecuadas para el almacenamiento de datos cuando se utilizan los controladores estándar.
Almacenamiento de datos de controladores Nabertherm con NTLog Basic
El NTLog Basic permite registrar los datos de proceso de los controladores Nabertherm en un lápiz USB (B500, B510, C540, C550, P570, P580). Para la documentación de procesos mediante NTLog Basic no se necesitan termopares o sensores adicionales. Solo se registran los datos facilitados por el controlador. Los datos guardados en el dispositivo de memoria USB (hasta 130.000 registros de datos, formato CSV) se pueden evaluar, a continuación, en el PC, o por medio de NTGraph, o bien por un programa de hoja de cálculo (p.ej. Excel™ para MS Windows™) del cliente. Como protección contra una manipulación no intencionada de datos, los registros de datos generados contienen sumas de verificación.
Visualización con NTGraph para MS Windows™, en los hornos con una única zona de control
Los datos de proceso de NTLog pueden visualizarse tanto en una hoja de cálculo de un programa del cliente (por ej. Excel™ para MS Windows™) o a través de NTGraph para MS Windows™ (Freeware). Con NTGraph (Freeware), Nabertherm pone a su disposición una herramienta gratuita y fácil de manejar para la representación de los datos generados con NTLog. El requisito para su uso es la instalación del programa Excel™ para MS Windows™ (de la versión 2003) por cuenta del cliente. Una vez importados los datos, se genera opcionalmente un diagrama, una tabla o un informe. El diseño (color, escala, nombre) se puede adaptar mediante ajustes disponibles. Está diseñado para poder ser utilizado en ocho idiomas (DE/EN/FR/ES/IT/CN/RU/PT). Adicionalmente, es posible adaptar textos seleccionados en otros idiomas.
![](/sites/default/files/styles/max_1300x1300/public/2021-11/Grafik2.jpg?itok=YebIDQZ_)
Software NTEdit para MS Windows™ para introducir el programa en el PC
La introducción de programas es mas fácil y mas confortable mediante el uso del software NTEdit para MS Windows™ (Freeware). El programa se puede editar en el PC y luego ser exportado al controlador (B500, B510, C540, C550, P570, P580) con una memoria USB proporcionada por el cliente. El interfaz de presentación de la curva predeterminada en el PC puede ser gráfico o tabular. La importación de programas también es posible en NTEdit. Con NTEdit, Nabertherm proporciona una herramienta gratuita y fácil de usar. Un requisito previo para el uso es la instalación de Excel™ (cliente) para MS Windows™ (de la versión 2007). NTEdit está disponible en ocho idiomas (DE/EN/FR/ES/IT/CN/RU/PT).
![](/sites/default/files/styles/max_1300x1300/public/2021-11/NTEdit.png?itok=jGA3eVUB)

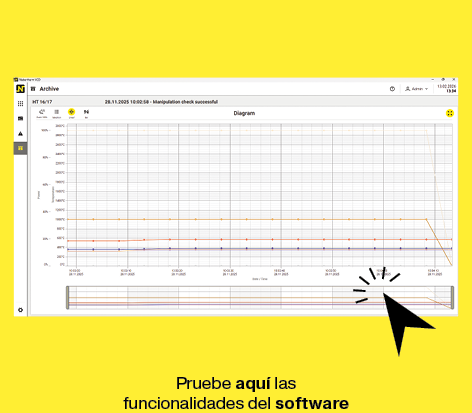

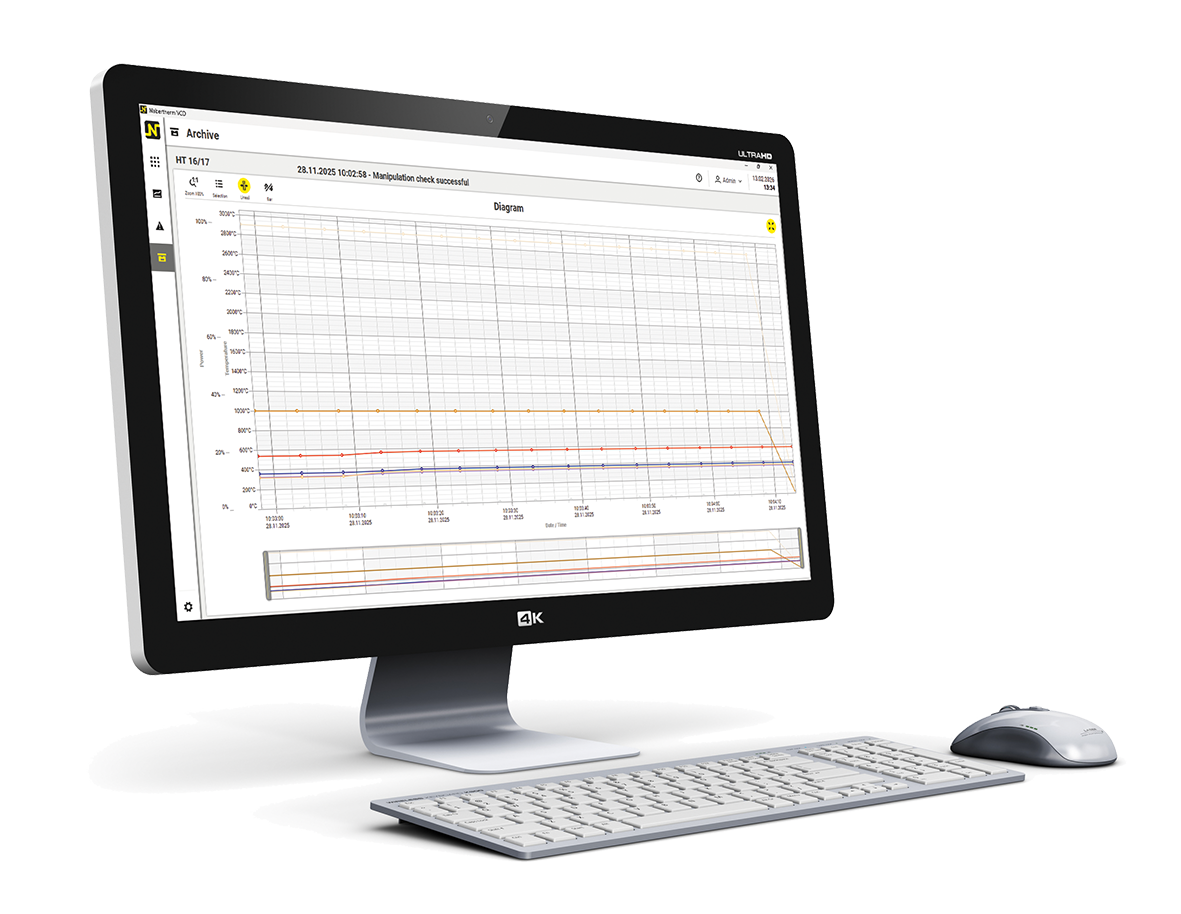

Software VCD para visualización, control y documentación
La documentación y la posibilidad de reproducción cobran cada vez mayor importancia para el aseguramiento de la calidad. El potente software VCD representa una solución óptima para la gestión de hornos individuales o múltiples, así como para la documentación de las cargas sobre la base de controladores Nabertherm.
El software VCD sirve para el registro de datos de proceso de los controladores de las serie B500 y B400, así como otros controladores de Nabertherm. Se pueden guardar hasta 400 programas de tratamiento térmico diferentes. Los controladores se inician y se paran a través del software en un PC. El proceso se documenta y se guarda de forma correspondiente. La visualización de los datos se puede realizar en un diagrama o como tabla de datos. También es posible la transmisión de los datos de proceso a Excel™ para MS Windows™ (en formato *.csv) o la generación de un informe en formato PDF.
Características
- Disponible para controladores de la serie 500 - B500/B510/C540/C550/P570/P580, serie 400 - B400/B410/C440/C450/P470/P480, Eurotherm 3504 y otros controladores Nabertherm
- Apto para sistemas operativos Microsoft Windows 7/8/10/11
- Instalación sencilla · Programación, almacenamiento e impresión de programas y gráficos
- Manejo del controlador desde el PC
- Almacenamiento de las curvas de temperatura de hasta 16 hornos (también de varias zonas)
- Almacenamiento redundante de los archivos en una unidad de servidor
- Niveau de sécurité accru grâce au stockage de données binaire
- Introducción libre de datos de las cargas con cómoda función de búsqueda
- Posibilidad de evaluación, los datos se pueden exportar a Excel™ para MS Windows™
- Generación de un informe en formato PDF
- 24 idiomas seleccionables
![](/sites/default/files/styles/max_1300x1300/public/2021-11/Controltherm_VCD.jpg?itok=Z8qyvzdl)
Paquete de ampliación I
para la conexión, independiente de los reguladores, y la visualización de un punto de medición de la temperatura adicional
- Conexión de un termopar independiente, tipo S, N o K, con indicación de la temperatura medida, en un display C6D, por ejemplo, para documentar la temperatura de carga
- Conversión y transmisión de los valores medidos al software VCD
- Valoración de los datos, véanse las características de potencia del software VCD
- Visualización de la temperatura del punto de medición directamente en el paquete de ampliación
![](/sites/default/files/styles/max_1300x1300/public/2021-11/VCD_Grafik.jpg?itok=AEXSWsI6)
Paquete de ampliación II
para la conexión de tres, seis o nueve puntos de medición de la temperatura independientes de los reguladores
- Conexión de tres termopares de tipo K, S, N o B a la caja de conexiones incluida en el volumen de suministro
- Posibilidad de ampliar a dos o tres cajas de conexiones para un máximo de nueve puntos de medición de la temperatura
- Conversión y transmisión de los valores medidos al software VCD
- Evaluación de los datos, véanse las características de potencia del software VCD
![](/sites/default/files/styles/max_1300x1300/public/2021-11/VCD_Grafik2.jpg?itok=vAhNUtr0)
