Przechowywanie danych procesowych i wprowadzanie danych przez komputer

W celu zapewnienia optymalnej dokumentacji procesu i wprowadzania danych przy pomocy komputera istnieją różne opcje oceny i rejestracji procesu. Przy użyciu standardowego kontrolera do przechowywania danych przeznaczone są poniższe opcje.

Oprogramowanie VCD do wizualizacji, sterowania i dokumentowania

NTLog Basic pozwala na rejestrowanie danych procesowych z podłączonych kontrolerów Nabertherm (B500, B510, C540, C550, P570, P580) w pamięci USB. Do dokumentowania procesów za pomocą NTLog Basic nie są potrzebne żadne dodatkowe termoelementy ani czujniki. Są rejestrowane tylko te dane, które są dostępne na kontrolerze Zapisane w pamięci USB dane (nawet 130 000 rekordów danych, format CSV) można następnie przeanalizować na komputerze za pomocą programu NTGraph lub arkusza kalkulacyjnego klienta (np. Excel™ dla MS Windows™). W celu zabezpieczenia przed przypadkową zmianą danych utworzone rekordy danych zawierają sumy kontrolne.

Controller abnehmbar

Wizualizacja za pomocą NTGraph dla MS Windows™ do sterowania pojedynczym piecem

Klient może wizualizować dane procesu rejestrowane w programie NTLog, używając własnego arkusza kalkulacyjnego (np. Excel™ dla MS Windows™) lub programu NTGraph dla MS Windows™. Program NTGraph (freeware) firmy Nabertherm to kolejne łatwe w obsłudze, bezpłatne narzędzie służące do prezentacji danych wygenerowanych za pomocą programu NTLog. Warunkiem jest zainstalowanie przez klienta programu Excel™ dla MS Windows™ (w wersji 2003 lub wyższej). Po zaimportowaniu danych można wygenerować schemat, tabelę lub raport. Layout (kolory, powiększenie, nazwy) można odpowiednio dostosować, korzystając z gotowych zestawów. Obsługa jest dostępna w ośmiu językach (DE/EN/FR/ES/IT/CN/RU/PT). W przypadku wybranych tekstów można także ustawić dodatkowe języki.

Oprogramowanie NTEdit dla MS Windows™ do wprowadzania programów za pomocą komputera

Wprowadzenie programów przy pomocy bezpłatnego oprogramowania NTEdit dla MS Windows™ jest znacznie bardziej przejrzyste i przez to bardziej komfortowe. Program można najpierw wprowadzić do komputera, a następnie zaimportować do sterownika (B500, B510, C540, C550, P570, P580) przez pamięć USB (dostawa klienta). Zadana krzywa jest pokazywana na komputerze w formie tabelarycznej lub graficznej. Również możliwy jest import programu do NTEdit. Oprogramowanie NTEdit jest narzędziem przyjaznym dla użytkownika, oferowanym bezpłatnie przez Nabertherm. Warunkiem korzystania z tego programu jest zainstalowanie przez klienta programu Excel™ dla MS Windows™ (w wersji 2007 lub wyższej). Oprogramowanie jest dostępne w ośmiu językach (DE/EN/FR/ES/IT/CN/RU/PT).

Oprogramowanie VCD do wizualizacji, sterowania i dokumentowania

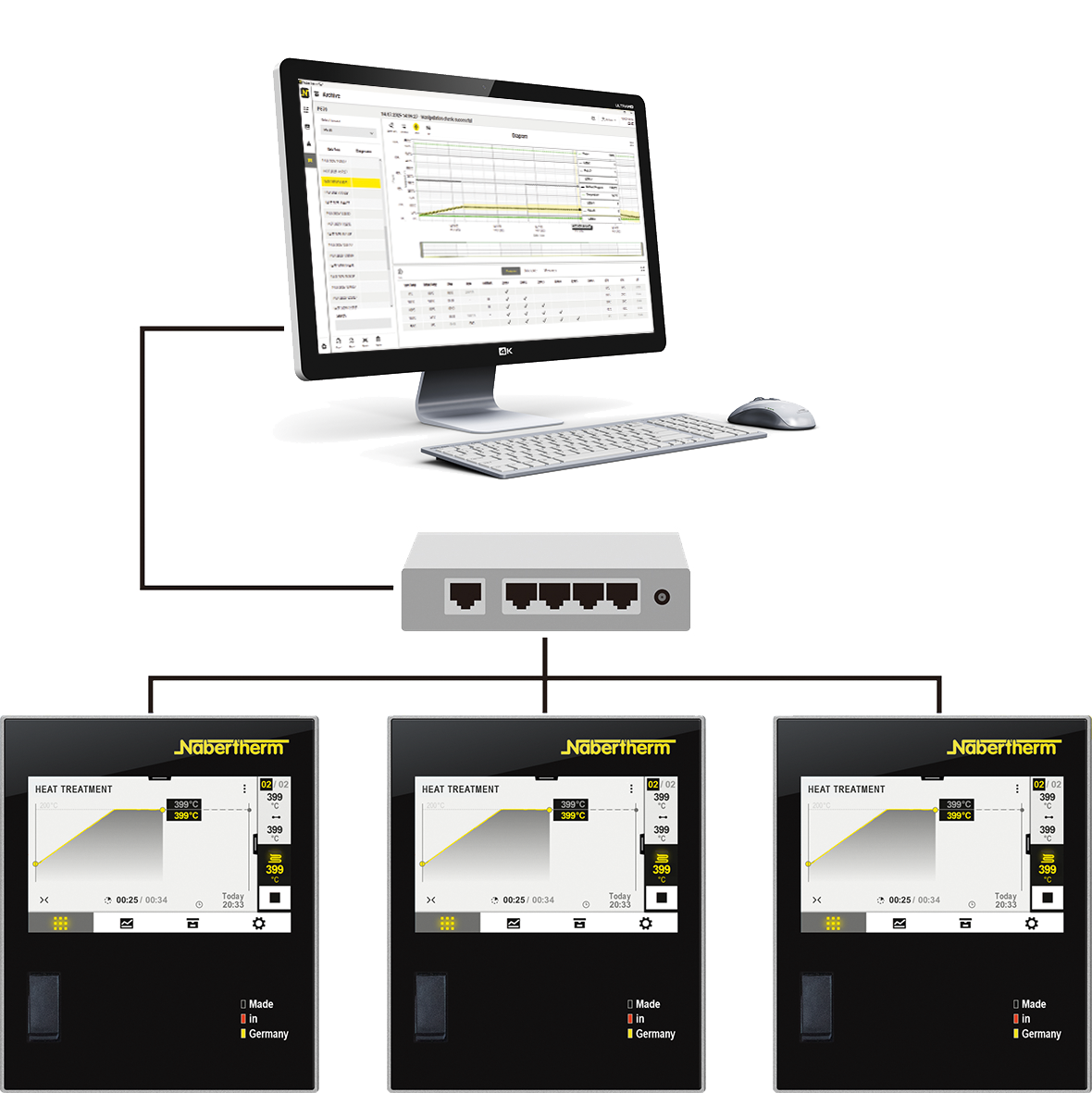

Dokumentowanie i powtarzalność są coraz ważniejsze przy zapewnieniu jakości. Wydajne oprogramowanie VCD stanowi optymalne rozwiązanie dla zarządzania jednym i wieloma piecami oraz dokumentowania wsadów w oparciu o kontrolery Nabertherm.

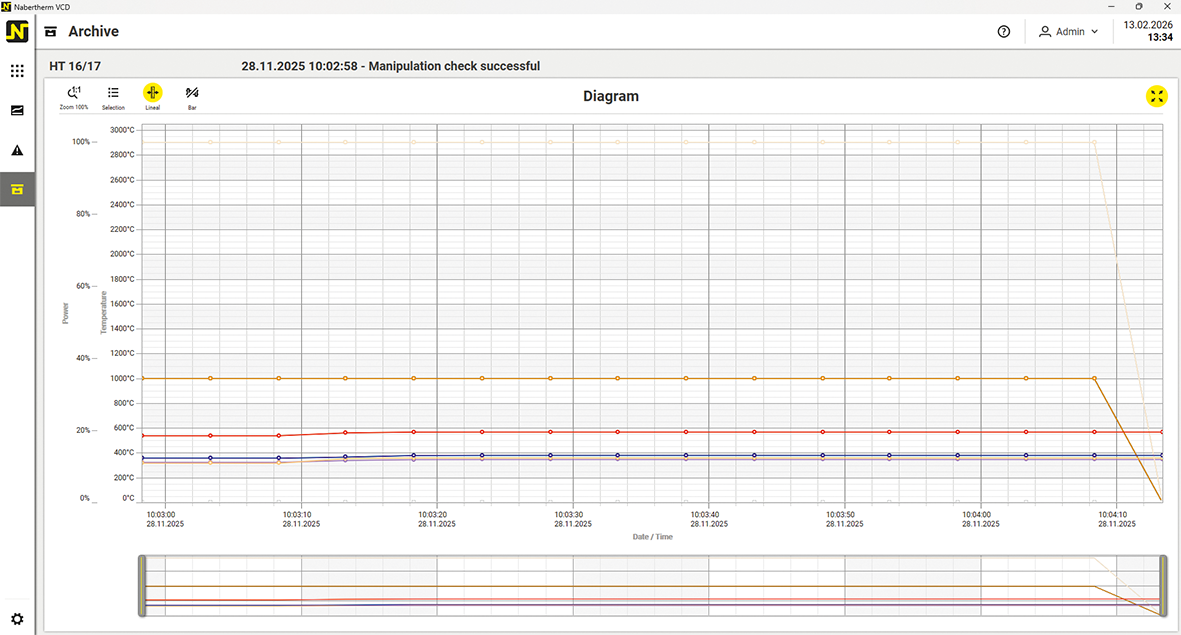

Oprogramowanie VCD służy do rejestracji danych procesowych udostępnianych przez sterowniki serii 500 oraz serii 400, jak również różnych innych kontrolerów firmy Nabertherm. Można zapisać maks. 400 różnych programów obróbki cieplnej. Sterowniki są programowo uruchamiane i zatrzymywane za pomocą komputera. Proces jest dokumentowany i odpowiednio archiwizowany. Dane mogą być prezentowane w formie wykresu lub tabeli. Możliwe jest również przesłanie danych do programu Excel™ dla MS Windows™ (w formacie *.csv) lub wygenerowanie raportu w formacie PDF.

VCD

Charakterystyka

  • Dostępne dla kontrolerów serii 500 – B500/B510/C540/C550/P570/P580, serii 400 – B400/B410/C440/C450/P470/P480, Eurotherm 3504 i różnych innych kontrolerów firmy Nabertherm
  • Przeznaczenie: systemy operacyjne Microsoft Windows 7/8/10/11
  • Łatwa instalacja
  • Programowanie, archiwizowanie i drukowanie programów oraz wykresów
  • Obsługa kontrolerów z komputera
  • Archiwizacja przebiegów temperaturowych z maks. 16 pieców (również wielostrefowo)
  • Zapis nadmiarowy plików archiwizacyjnych na dysku serwerowym
  • Zwiększony stopień bezpieczeństwa dzięki binarnemu zapisowi danych
  • Swobodne wprowadzanie danych o wsadzie z komfortową funkcją wyszukiwania
  • Możliwość analizy danych i ich konwersji do programu Excel™ dla MS Windows™
  • Generowanie raportu w formacie PDF
  • 24 języków do wyboru

Pakiet rozszerzenia I

do niezależnego od regulatora podłączania i wyświetlania dodatkowego punktu pomiaru temperatury

  • Podłączenie niezależnego termoelementu typu S, N lub K ze wskazaniem zmierzonej temperatury na dostarczanym wyświetlaczu C6D, np. w celu dokumentacji temperatury wsadu
  • Przekształcanie i przekazywanie wartości pomiarowych do oprogramowania VCD
  • Analiza danych znajduje się we właściwościach technicznych oprogramowania VCD
  • Wyświetlanie temperatury miejsc pomiarowych bezpośrednio w pakiecie rozszerzenia

Pakiet rozszerzenia II

do podłączanie trzech, sześciu lub dziewięciu niezależnych od regulatora punktów pomiaru temperatury

  • Podłączanie trzech termoelementów typu K, S, N lub B do dostarczonej skrzynki przyłączeniowe
  • Możliwość rozszerzenia na dwie lub trzy skrzynki przyłączeniowe do maksymalnie dziewięciu punktów pomiaru temperatury
  • Przekształcanie i przekazywanie wartości pomiarowych do oprogramowania VCD
  • Analiza danych znajduje się we właściwościach technicznych oprogramowania VCD
